MMKP金属化高压电容器

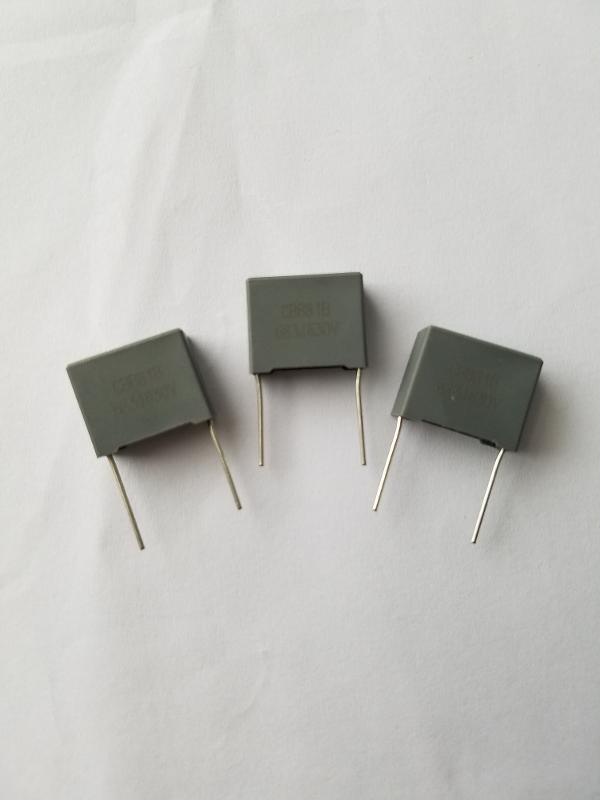

CBB81B(MMKP82) 塑料外壳双面金属化聚丙烯膜电容器

特点:双面金属化结构，广泛应用于高压高频脉冲电路中；损耗小，内部温升小 、负电容量温度系数 、优异的阻燃性能
技术要求：引用标准：GB1479（IEC 60384-17） 气侯类别：40/100/56
额定温度：85℃ for VR(DC) 75℃ for VR(DC)
工作温度范围：-40℃～105℃ (+85℃ to +105℃:1.25% per ℃ for VR(DC)) (+75℃ to +105℃:1.35% per ℃ for VR(AC))
额定电压：250V、400V、630V、1000V、1400/1600V、2000V
电容量范围：0.00022μF-3.9μF
电容量偏差：±2%（G），±3%（H），±5%（J），±10%（K），±10%（M）
耐电压：1.60UR(5s)
损耗角正切：≤0.0010(1kHz，20℃)
绝缘电阻：≥50000MΩ,CR≤0.33μF（20℃,100V，1min） ≥15000s, CR>0.33μ（20℃,100V，1min）

误差等级：J=±5%（G=±2%,H =±3%,J=±5%, K=±10%, M=±20%）

结构及组成：采用高频特性优良的聚丙烯薄膜做介质，以自愈特性优良的耐高温双面金属化聚酯薄膜作电极，两端面喷金形成无感结构，导线单向引出，阻燃塑料外壳，阻燃环氧树脂包封.
特点：
*适合大屏幕（包括投影电视）高频彩色显示器及HDTV数字彩电的”S”校正及扫描电路和开关电源、高频高压电路中。
电流大、损耗小、温升低、高频特性优良（因为双面电极导电）
电容量温度系数小、容量稳定、自愈特性好、可靠性高.
